? ? ? 國內某知名報警器生產商在其新款煙霧報警器研發中，遭遇了信號表現微弱的技術瓶頸。經分析，問題根源在于電路中使用的1mH貼片電感濾波性能不足，導致信號質量下降。盡管客戶已嘗試多種電感方案，但問題始終未能解決。
? ? ? 專業對接：從偶然發現到技術破局
? ? ? 客戶通過谷景電感在抖音平臺發布的濾波解決方案案例，主動聯系我們尋求技術支持。谷景團隊迅速響應，深入了解項目背景后發現，客戶已測試多款貼片與插件電感，均未能有效濾除復雜電磁干擾。
? ? ? 基于23年電感研發經驗，谷景技術團隊首先推薦EE10系列1mH插件共模電感進行測試。樣品驗證顯示，信號問題得到顯著改善，證實了共模干擾的判斷。但客戶出于產品小型化與生產自動化需求，更傾向貼片封裝方案。

? ? ? 創新定制：從插件到貼片的技術跨越
? ? ? 面對客戶的實際需求，谷景依托上萬種磁材配方的技術積累，決定開發定制化貼片解決方案。技術團隊重新梳理項目參數，針對特定工作頻率和干擾特征，在實驗室篩選多種磁性材料進行對比測試。

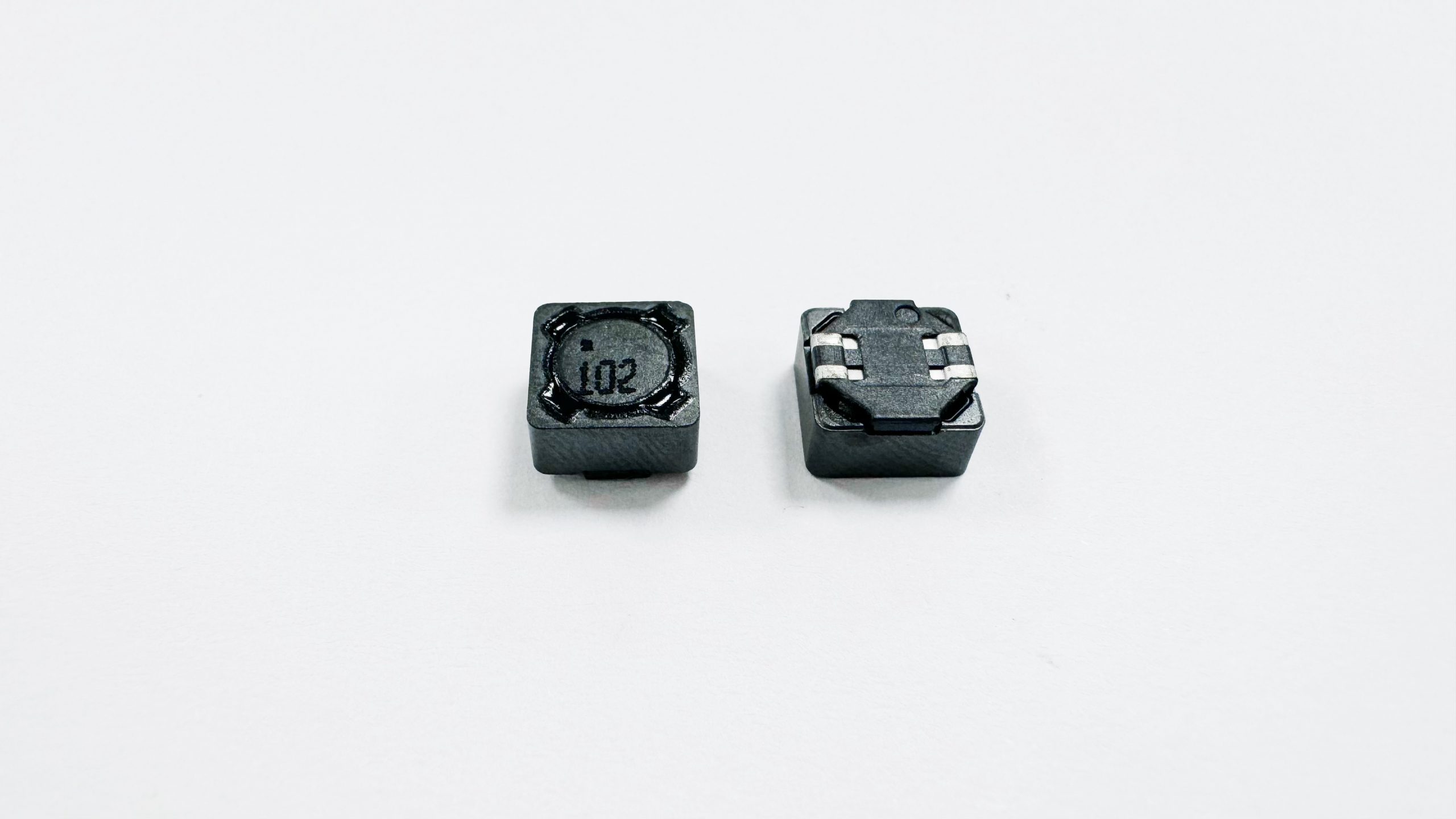

? ? ? 經過系統驗證，最終選定特殊配方磁材的7*7*4，GCDM74貼片共模電感。樣品送達后，客戶測試確認濾波效果完全達標，信號質量顯著提升，初步解決了長期存在的技術難題。

? ? ? 協同攻堅：確保量產一致性
? ? ? 在小批量試產階段，發現個別產品存在參數不一致情況。谷景立即與客戶組建聯合攻關團隊，通過深度數據分析，鎖定繞組工藝與磁芯耦合的微觀一致性為關鍵因素。
? ? ? 雙方技術共同優化設計方案，最終確定量產參數標準：

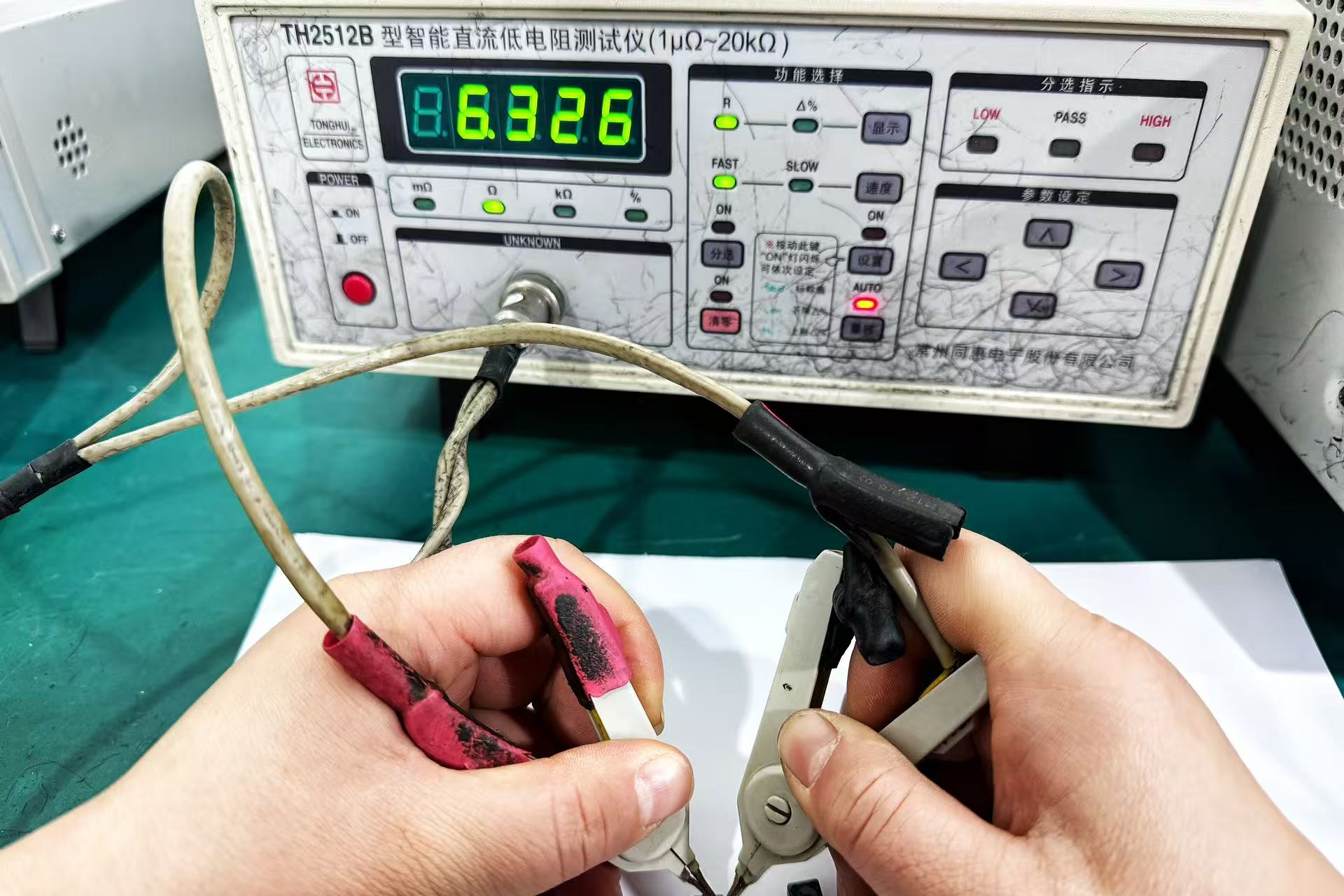

? ? ? 電阻：6.31 - 6.54 Ω
? ? ? 測試條件：40kHz/0.3V

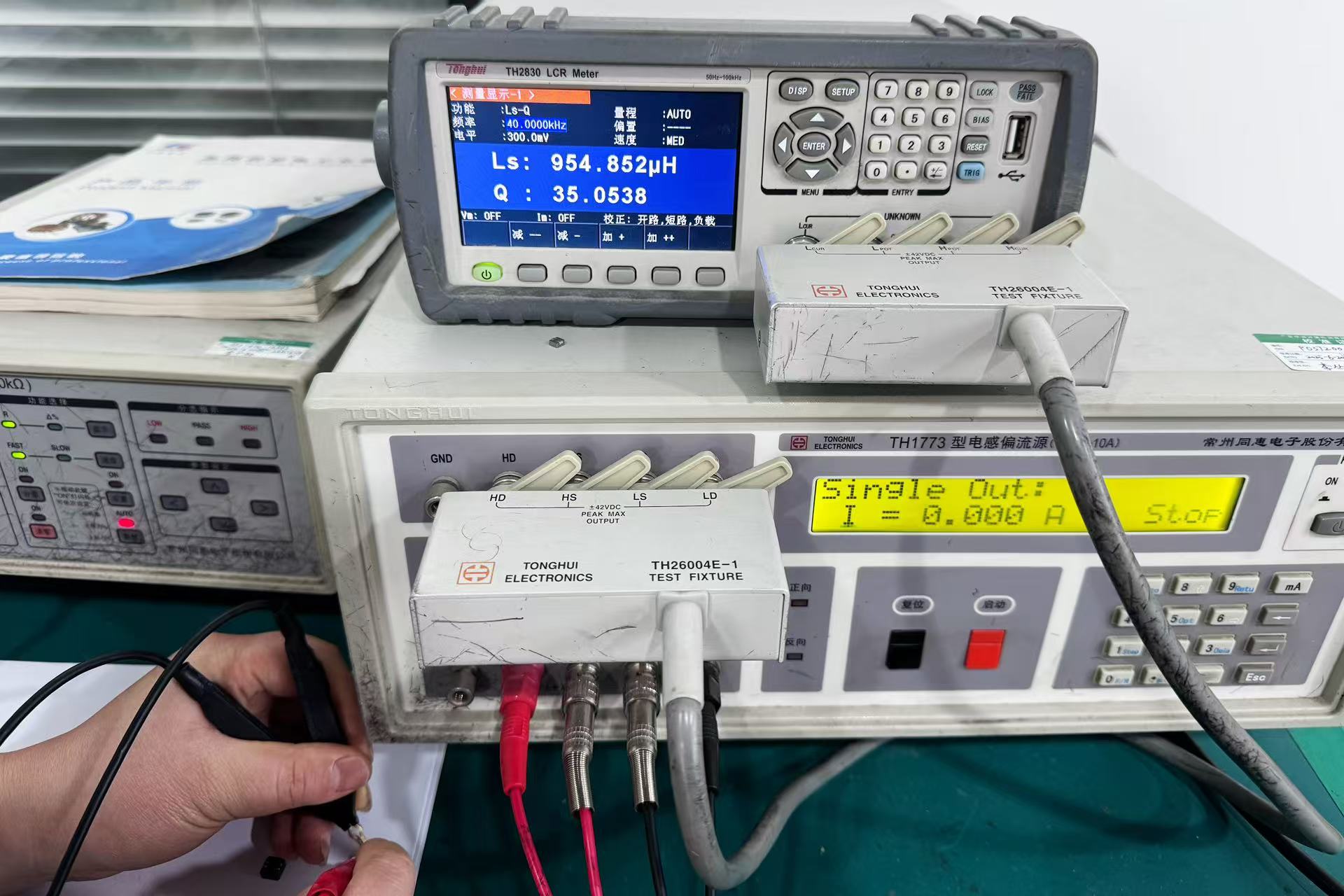

? ? ? 電感值：1-2腳、3-4腳，954.8- 981.2 μH
? ? ? 特殊要求（短路條件下增加感量測試）：感值低于60uH
? ? ? 該方案確保每顆電感在嚴格參數范圍內保持高度一致，完全滿足量產可靠性要求。

? ? ? 價值延伸：超越元件供應的深度合作
? ? ? 作為擁有23年經驗的專業電感制造商，谷景始終致力于成為客戶在電磁兼容領域的戰略合作伙伴。我們不僅提供高品質電感產品，更注重深入理解客戶應用場景，利用豐富的材料數據庫和成熟的仿真設計能力，提供從問題診斷到量產保障的全流程解決方案。
? ? ? 此次合作再次印證了谷景“以技術驅動創新”的服務理念。在電磁環境日益復雜的當下，谷景將繼續憑借深厚的技術積累和定制化創新能力，助力更多中國智造產品突破技術瓶頸，共同守護電子產品的安全與可靠。
